NSK微型轴承，铁盖型，687ZZ

NSK备有品种繁多的深沟球轴承。深沟球轴承也是轴承中最普通的种类，被应用于很多领域。小型及微型球轴承又可根据详细设计进一步分为下列五种类型：标准型、凸缘外圈型、宽内圈型、外圈或内圈的径向厚度比普通轴承宽度大得多的扩展型、其内外两圈径向都非常薄的薄型。深沟球轴承也可按密封或防尘的形式分为“开放型”、“防尘盖型”及“密封圏型。”

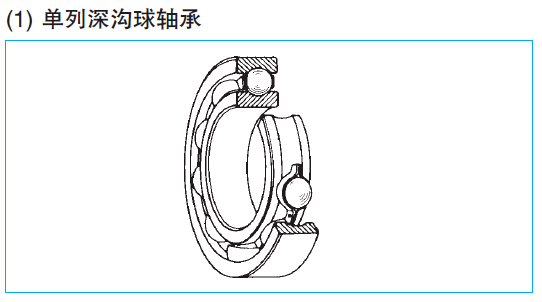

	位于内、外圈上的沟道，其截面半径略大于球半径呈 圆弧形的向心球轴承。 除承受径向载荷外，还可承受双向的轴向载荷。摩擦 力矩小，最适于要求高转速，低噪音，低振动的用途。

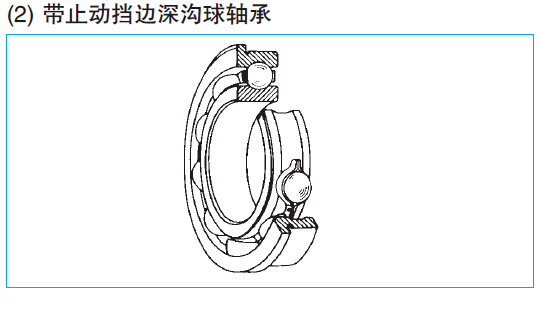

	外圈一侧带挡边的深沟球轴承。使用这种轴承时，由 于无需在轴承座内径上设计挡肩，利于加工高精度通孔。 这种轴承以轴承座端面为标准安装而成，所以需要精 加工轴承座端面的垂直度。

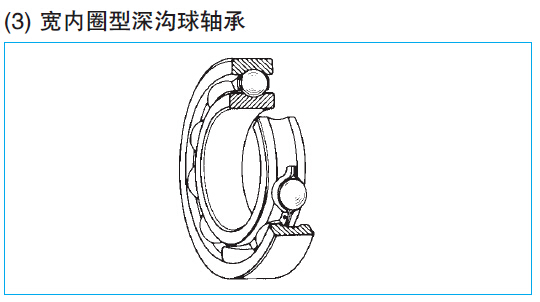

	内圈两侧宽度分别比外圈宽0.397mm(1/64英寸)的深 沟球轴承。使用这种轴承可以简化轴承外围结构设计且易于安装。

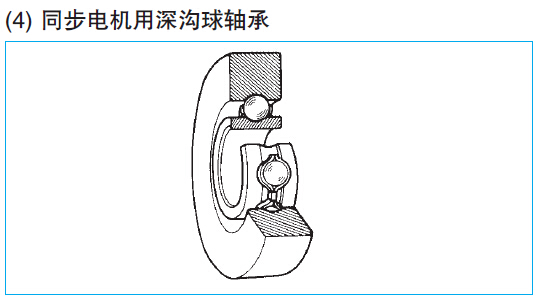

	外圈厚壁型深沟球轴承。相对于内径外径尺寸大，多用于自动同步电机的高精度轴承。

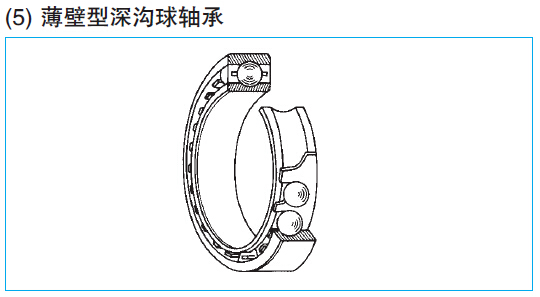

	径向截面厚度小于标准的深沟球轴承。采用这种轴承可以实现设备的体小量轻。

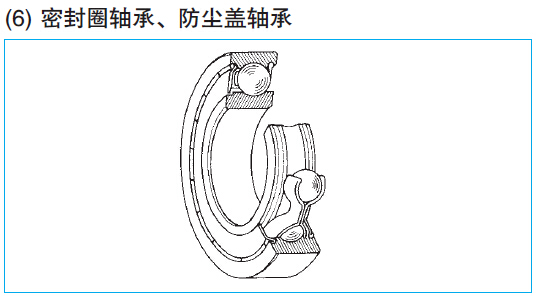

	为防止润滑脂泄漏及异物侵入，加有密封圈或防尘盖的 深沟球轴承。这种轴承的一侧或两侧带密封圈或防尘盖。 两侧带密封圈或两侧带防尘盖的轴承预先填充了优质 润滑脂。 使用这种轴承，可以简化轴承外围结构设计且易于安装。

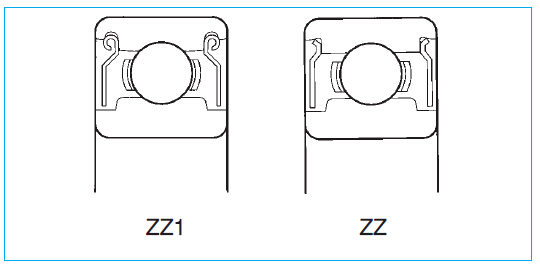

	(a)防尘盖轴承ZZ1(Z1)，ZZ(Z) 装配冲压钢板防尘盖的轴承。 防尘盖一般采用不锈钢钢板或低碳钢板。

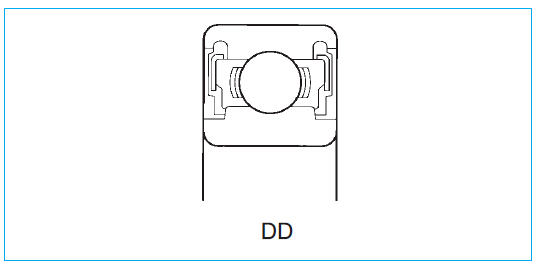

	(b)接触式密封圈轴承DD(D) 采用橡胶密封圈的深沟球轴承，使密封圈内径侧唇部 在内圈外径阶梯部位滑动的结构。因此，具有优异的脂密 封性和防尘性。

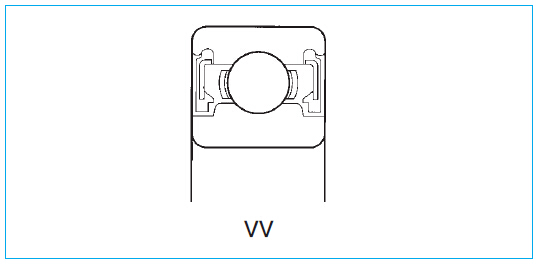

	(c)非接触式密封圈轴承W(V) 在钢制的芯板上采用以合成橡胶包覆形成的密封圈的 深沟球轴承。密封圈内径侧唇部与内圈外径阶梯部位之间 形成迷宫式密封圈结构。因此，具有良好的脂密封性和防 尘性，而且摩擦力矩小。

备注：

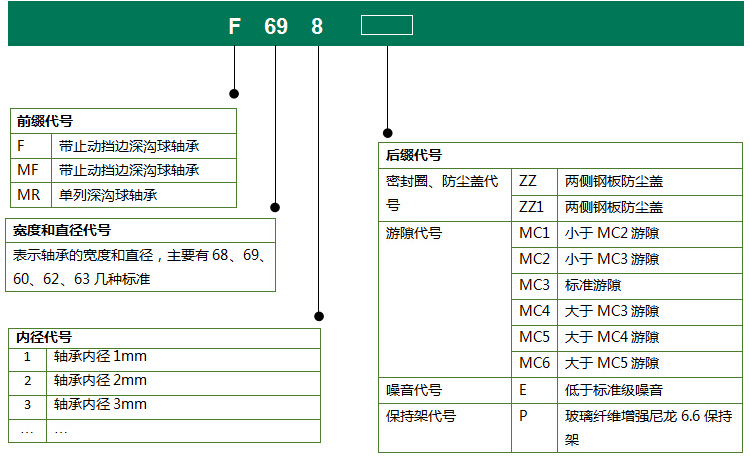

1、两位数轴承型号，第一个数字表示以mm为单位的轴承直径，第二个数字表示轴承内径；

2、以1开头的三位数型号系统，前两位数字表示以mm为单位的轴承直径，最后一位数表示轴承内经。

3、补充后缀代号：

滚动轴承是精密部件，使用应十分谨慎。即使高质量的轴承，如果使用不当，也不会得到预期的效果，深沟球轴承的使用注意事项如下：

（1）保持轴承及周围环境的清洁：即使是肉眼看不见的微小灰尘，也会给轴承带来不良影响。所以要保持周围清洁，使灰尘不会侵入轴承；

（2）小心谨慎的使用：在使用中给轴承强烈冲击，会产生伤痕或压痕，诱发事故。严重时会引起缝裂、断裂，必须加以注意；

（3）使用轴承专用工具：必须使用专用工具，不可随意替代；

（4）避免轴承生锈：操作轴承时，手汗会引起生锈，要注意用干净的手操作，注意戴手套，留意腐蚀性气体。
