导线截面：0.5-1.5mm2(美国线规22-16) 最大电流：1max=19A

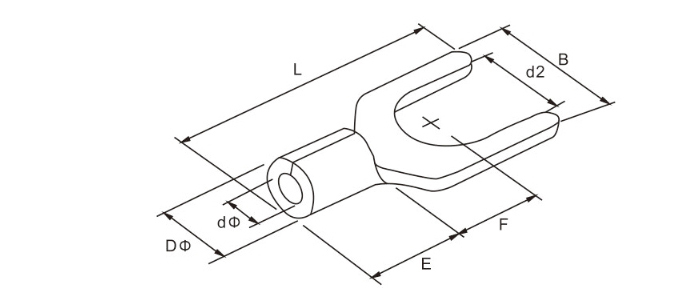

编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
SNB 1.25-3 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 |
SNB 1.25-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
SNB 1.25-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
SNB 1.25-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
导线截面：1.5-2.5mm2(美国线规16-14) 最大电流：1max=27A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
SNB 2-3 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 |
SNB 2-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
SNB 2-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
SNB 2-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
导线截面：2.5-4mm2(美国线规14-12) 最大电流：1max=37A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
SNB 3.5-4 | #8 | 4.3 | 8.0 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 |
SNB 3.5-5 | #10 | 5.3 | 8.0 | 18.3 | 7.0 | |||
SNB 3.5-6 | 1/4 | 6.4 | 12.0 | 21.5 | 12.1 | |||
导线截面：4-6mm2(美国线规12-10) 最大电流：1max=48A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
SNB 5.5-4S | #10 | 4.3 | 8.3 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 |
SNB 5.5-5 | #10 | 5.3 | 9.0 | 19.5 | 7.5 | |||
SNB 5.5-6S | 1/4 | 6.4 | 9.0 | 19.5 | 7.5 | |||
SNB 5.5-8 | 5/16 | 8.4 | 14.0 | 24.5 | 11.5 | |||
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
SNB 8-4 | #8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4.5 |
SNB 8-5 | #10 | 5.3 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 |
SNB 8-6 | 1/4 | 6.4 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 |
SNB 8-8 | 5/16 | 8.4 | 14.5 | 28.0 | 8.3 | 8.5 | 7.2 | 4.5 |
SNB 14-5 | #10 | 5.3 | 12.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 |
SNB 14-6 | 1/4 | 6.4 | 12.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 |
SNB 14-8 | 5/16 | 8.4 | 14.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 |
