INSIZE 半径规,15.5-25mm,4801-15


  • 品牌:英示
  • 型号:4801-15
  • 价格:询价(Tel:020-82037385)
  • 商品介绍
  • 规格参数
  • 包装参数
  • 商品图集
产品介绍 Overview

中碳钢材质

包含锁紧装置

用于检验轴类零件的圆弧曲率半径

技术参数 Specifications
型号测量范围(mm)包含的尺片半径(mm)尺片数量(凸片+凹片)精度(mm)
4801-171 - 71, 1.25, 1.5, 1.75, 2, 2.25, 2.5, 2.75, 3, 3.5, 4,4.5, 5, 5.5, 6, 6.5, 717+17±0.03
4801-167.5 - 157.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5,13, 13.5, 14, 14.5, 1516+16±0.035
4801-1515.5 - 2515.5, 16, 16.5, 17, 17.5, 18, 18.5, 19, 19.5, 20,21, 22, 23, 24, 2515+15±0.04

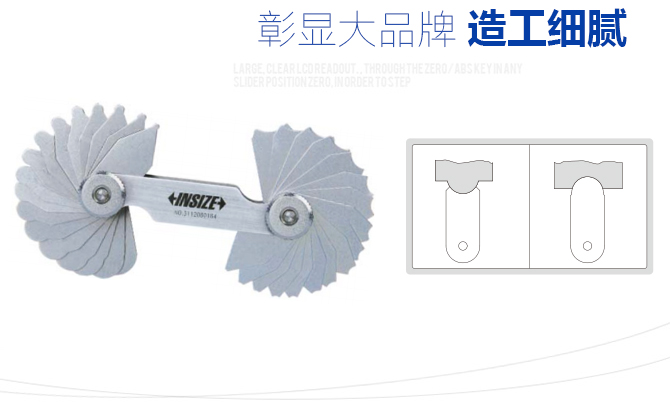

产品细节 Details


规格参数
品牌 INSIZE/英示
测量范围(mm/inch) 15.5-25
叶片数量 30
组合 15.5-20mm间隔0.5mm,21-25mm间隔1mm
精度 ±0.042mm
包装参数
长度(mm) 300
宽度(mm) 200
高度(mm) 100
重量(kg) 0.5
